ケーブルコンパウンド加工におけるゴム混練機の用途

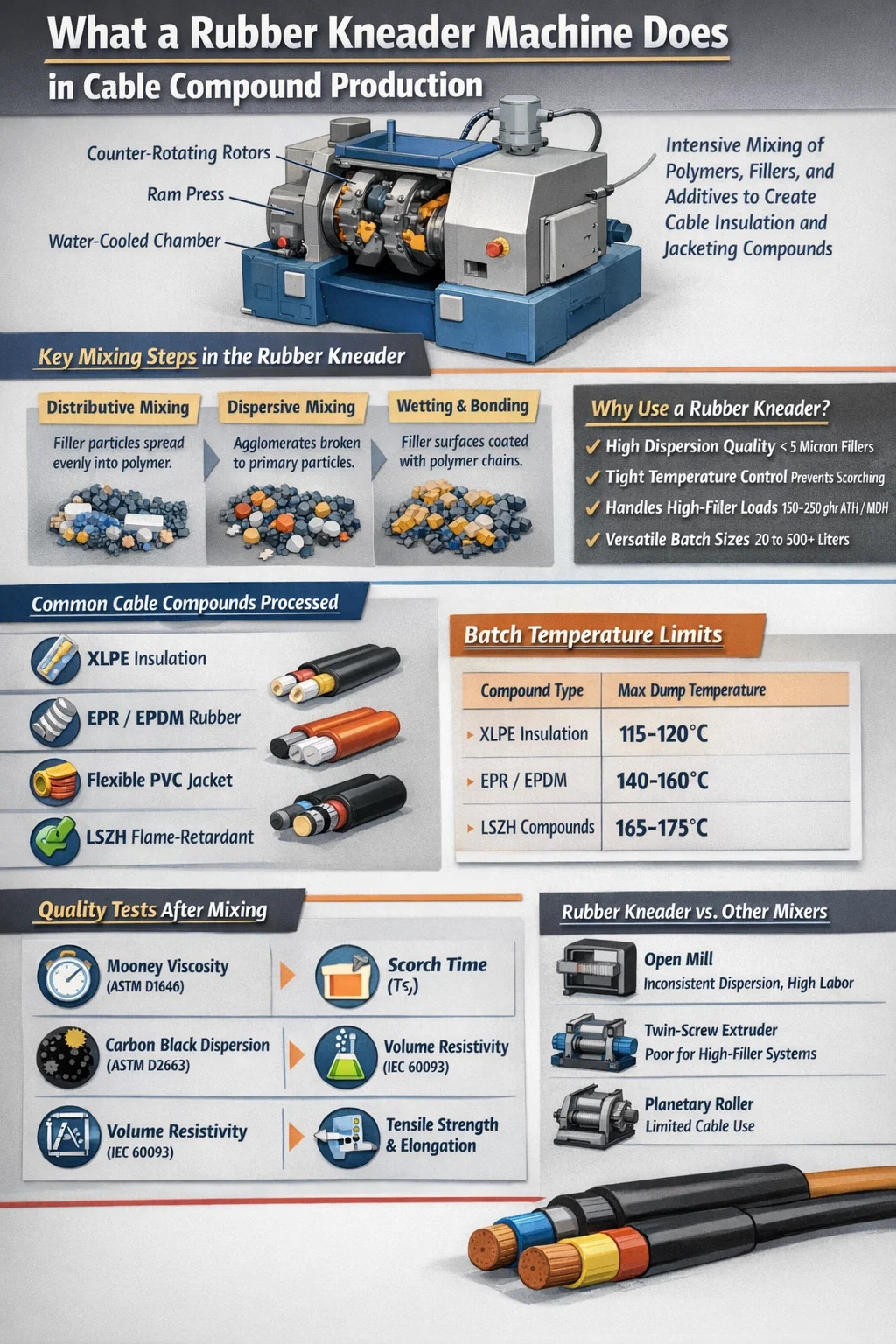

なんてことだ ゴムニーダー 実際にケーブルコンパウンドの製造を行う機械

ゴム混練機 (インターナルミキサーまたは分散ニーダーとも呼ばれます) は、生ゴムまたはポリマーベース材料を、押出の準備ができた完成品ケーブルコンパウンドに変えるために使用される中心的な混合装置です。ケーブル製造では、コンパウンドは厳しい電気的、機械的、および熱的要件を満たさなければなりません。ゴム混練機は、強いせん断応力、圧縮、熱を加えてエラストマー、充填剤、可塑剤、酸化防止剤、難燃剤、加硫剤を均一で加工可能な塊にブレンドすることでこれを実現します。

直接的な答えは次のとおりです。 ケーブルコンパウンドの加工にはゴム混練機が不可欠です。なぜなら、高粘度エラストマーシステムに対して分散品質、熱制御、処理能力をこれほど組み合わせたバッチ混合技術は他にないからです。 オープンミル混合は、密閉された制御された混合環境に匹敵することはできません。二軸連続ミキサーには、ケーブル複合施設に特有の、短期間の複数レシピの生産に対する柔軟性がありません。

ケーブルの絶縁体とジャケットのコンパウンドには、通常 15 ～ 30 の個別の成分が含まれています。各成分、特にカーボン ブラック、シリカ、難燃性フィラーを 5 ミクロン未満の一次粒子レベルまで分散させることにより、完成したケーブルが絶縁耐力試験、老化試験、および IEC 60332 や UL 1666 などの火炎伝播規格に合格するかどうかが直接決まります。ゴム混練機のローターの形状は、凝集物を破壊し、ポリマー鎖で充填剤の表面を濡らすのに必要な機械的エネルギーを生成します。これは、より単純な混合アプローチでは到底達成できない作業です。一貫して。

ゴム混練機で加工した芯線コンパウンドタイプ

ケーブル メーカーは、幅広いエラストマーおよび熱可塑性エラストマー化合物ファミリーを扱っています。それぞれが混合装置に異なる要求を課しますが、ゴム混練機はそれらのすべてを日常的に処理します。

XLPE および PE ベースの絶縁化合物

中電圧および高電圧電力ケーブル用の架橋性ポリエチレン (XLPE) コンパウンドには、非常にクリーンな混合環境と正確な温度管理が必要です。過酸化物架橋剤は 120°C を超えると分解し始めるため、ゴム混練機は混練中、バッチ温度をこのしきい値未満に維持する必要があります。最新の水冷ニーダーシステムは、ローター表面温度を±3°C以内で安定させ、早期の焦げを防止しながら、50～500リットルのバッチで完全なフィラー分散を実現します。

EPR および EPDM 絶縁化合物

エチレン - プロピレン ゴム (EPR) およびエチレン - プロピレン - ジエン モノマー (EPDM) コンパウンドは、優れた電気特性と耐オゾン性により、中電圧ケーブル (1 kV ～ 35 kV) や鉱山ケーブルに広く使用されています。これらのコンパウンドには通常、焼成粘土または処理シリカがゴム 100 部あたり 60 ～ 100 部 (phr) 含まれており、高いローター先端速度 (多くの場合 40 ～ 60 rpm) と、バッチあたり 8 ～ 14 分の長時間の混合サイクルが必要です。充填率 0.65 ～ 0.75 のゴム混練機は、これらの硬い高充填剤システムでのせん断作業を最適化します。

フレキシブルケーブルジャケット用PVCコンパウンド

PVC は熱可塑性プラスチックですが、40 ～ 80 phr の可塑剤 (通常は DINP または DIDP) を含む柔軟な PVC ケーブル ジャケット コンパウンドは、混合中にゴムのようにレオロジー的に挙動し、内部ミキサー処理から多大な恩恵を受けます。ゴム混練機は、PVC 樹脂を可塑剤で迅速かつ均一にゲル化し、安定剤、充填剤、顔料を 1 回のパスで吸収します。これにより、一貫したショア A 硬度 (通常 60 ～ 80) を備えた均質な化合物が生成されます。これは、-15°C 以下での冷間曲げ試験に合格する必要があるケーブルにとって重要です。

高温ケーブル用シリコーンゴムコンパウンド

150 °C ～ 200 °C での連続動作に耐えるシリコーン ゴム ケーブルは、自動車、航空宇宙、産業用加熱用途に使用されます。ヒュームドシリカ (通常 25 ～ 45 phr) およびシランカップリング剤を配合したポリジメチルシロキサンガムには、ゴムニーダーによる穏やかでありながら徹底的な混合操作が必要です。シリコーンを過剰に混合するとポリマー鎖が切断され、コンパウンドの粘度が不可逆的に低下するため、シリコーンに使用される混練機はサイクルタイムが厳密に制御され、ローター速度が 15 ～ 30 rpm に低くなるようにプログラムされています。

難燃性 (FR) および低発煙ゼロハロゲン (LSZH) 化合物

LSZH ケーブルコンパウンド（EN 50399 や IEC 60332-3 などの規格に基づいて、鉄道、地下鉄、造船所、および公共建築設備で必須）には、アルミニウム三水和物（ATH）や水酸化マグネシウム（MDH）などの鉱物系難燃剤が 150 ～ 250 phr 含まれています。これらの超高充填量のフィラーは、あらゆる混合装置の限界を押し上げます。 ゴム混練機は、許容可能なコンパウンドレオロジーを維持しながら、これらの充填剤レベルを EVA、EBA、またはポリオレフィンエラストマーマトリックスに組み込むことができる事実上唯一のバッチミキサーです。 接線方向または噛み合い形状のローター設計は、この用途向けに特別に選択されており、サイクル時間は 10 ～ 18 分、バッチ温度は ATH の脱水を防ぐために慎重に 170°C 以下に保たれます。

ゴム混練機によるハイフィラーケーブル配合物の処理方法

ケーブル複合加工における最大の技術的課題は、分散不良の凝集体を生成したりポリマーマトリックスを劣化させたりすることなく、大量の固体フィラー（半導電層にはカーボンブラック、難燃性には ATH/MDH、EPR 絶縁には粘土）を組み込むことです。ゴムニーダーは、次の 3 つの連続したメカニズムを通じてこれに対処します。

1. 分配混合: 逆回転するローターがバッチ材料の分割と再結合を繰り返し、ポリマー全体に充填剤粒子を広げます。これは主に、フィラーがまだ凝集している混合サイクルの最初の 2 ～ 4 分間に発生します。
2. 分散混合: ローターの速度が増加するか、ラムの圧力によって材料がローターのギャップに落下すると、フィラー凝集体の凝集強度を超えるせん断応力によって凝集体がバラバラになります。これは、絶縁化合物中で誘電体グレードの分散を達成するための重要な段階です。
3. 湿潤性と表面化学: 混合を続けるとポリマー鎖が新たに露出したフィラー表面に移動し、分散が安定化し、その後の処理中の再凝集が防止されます。混合中に添加されるカップリング剤は、フィラーをポリマーに化学的に結合させ、コンパウンドの機械的および電気的性能を永続的に向上させます。

EBA マトリックス中に 200 phr の MDH を含む典型的な LSZH コンパウンドの場合、目標の分散を達成するには、ゴム混練機は 0.10 ～ 0.18 kWh/kg の特定の混合エネルギーを供給する必要があります。最新のニーダー制御システムは、エネルギー入力をリアルタイムで追跡し、それを主要なエンドポイント基準として使用します。これは、時間のみよりもはるかに信頼性が高くなります。

ケーブルコンパウンドのゴムニーダー操作における温度管理

温度は、ケーブル複合体の故障を最も頻繁に引き起こすパラメータです。低すぎるとフィラーが分散しません。高すぎると、焦げ、ポリマーの劣化、または充填剤の脱水によりバッチが破壊されます。ゴム混練機の温度管理システムは、機械的作業によって発生する熱と、敏感な成分を保護するために除去する必要がある熱の両方に対処する必要があります。

最新のゴム混練機は、マルチゾーン温度制御によってこれらの厳しい温度ウィンドウを実現します。混合チャンバーの壁、ローター シャフト、ラムは、循環水またはオイルを使用して独立して温度制御されます。チャンバー内の複数のポイントに配置された赤外線または接触熱電対は、冷却流量またはローター速度を自動的に調整するためのリアルタイム データを PLC に提供します。

ケーブルコンパウンド混合のためのローター形状の選択

ローターはゴム混練機の心臓部であり、ローターの形状の選択はケーブル用途における配合物の品質に大きく影響します。 3 つの主要なローター ファミリが使用されます。

タンジェンシャル ローター (非噛み合い)

接線方向ローターは、ローター翼が互いのスイープボリュームを通過することなく、反対方向に回転します。この構成により、より大きな自由体積 (最大 0.80 の充填率) が得られ、過度のトルク ピークを発生させることなく、非常に硬い高フィラー コンパウンドを処理できます。 200 phr の鉱物フィラーを含む LSZH コンパウンドの場合、タンジェンシャル ローターが一般的に好まれます。古典的な 2 ウイングおよび 4 ウイングの接線方向の設計は、世界中のケーブル プラントで依然として標準であり、4 ウイングの形状により粉末状フィラーをより迅速に取り込むことができます。

噛み合いローター

噛み合うローターが互いのゾーンを通過することで、より狭いローターギャップが形成され、より高いせん断応力が発生します。そのため、分散混合作業に優れています。たとえば、押出層の滑らかでボイドのない表面を実現することが高電圧ケーブルの性能にとって不可欠である場合、半導電性ケーブルコンパウンド内のカーボンブラックの凝集体を分解します。また、噛み合うローターはローター間で材料をより効率的に交換し、熱伝達を改善するため、より低温になる傾向があります。ただし、トルク制限があるため、超高フィラー LSZH 配合にはあまり適していません。

PES (ポリエチレンシリコン) とスペシャリストロータープロファイル

シリコーン ケーブル コンパウンドの処理では、より大きなクリアランスを備えた特殊な低せん断ローター プロファイルにより、シリコーン ガムの破壊的な機械的劣化が防止されます。一部のメーカーは、製品構成の変化に応じて単一のゴム混練機をローター タイプ間で再構成できるモジュラー ローター システムを提供しています。これは、同じ装置で複数の化合物ファミリーを生産するケーブル プラントにおける大きな運用上の利点です。

ケーブルコンパウンドの混合サイクル設計とプロセスパラメータ

ゴム混練機でのケーブルコンパウンドの混合サイクルは、単純な「すべてを加えて混合する」操作ではありません。成分を添加する順序とタイミングは、分散の品質と焦げの安全性を直接決定します。中電圧 EPR 絶縁コンパウンドの適切に設計されたサイクルは、通常、次の構造に従います。

1. ステージ 1 – ポリマーの咀嚼 (0 ～ 2 分): EPR または EPDM ベールが積み込まれ、ラムが下降します。ローターは 30 ～ 40 rpm で回転し、ポリマーを軟化させて分解し、初期粘度を下げてマトリックスがフィラーを受け入れる準備をします。バッチ温度は通常 80 ～ 100°C に達します。
2. ステージ 2 – フィラーの組み込み (2 ～ 7 分): 焼成粘土、シリカ、カーボン ブラック (半導電性グレードの場合) は、フィラーの量に応じて少しずつ、または一度にすべて添加されます。ラム圧力を 3 ～ 5 bar に上げて、フィラーを軟化したポリマーに押し込みます。この段階では、ローター速度が 50 ～ 60 rpm に増加する場合があります。摩擦により温度は120～140℃まで上昇します。
3. ステージ 3 – オイルと可塑剤の添加 (7 ～ 9 分): パラフィン系またはナフテン系オイルおよび可塑剤は、液体注入システムを介して注入されます。これにより、コンパウンドの粘度が低下し、添加剤がフィラーポリマーマトリックス全体に分散されます。
4. ステージ 4 – 冷却スイープ (9 ～ 11 分): ローター速度を下げ、冷却水流量を最大化し、硬化剤を添加する前にバッチ温度を 110°C 未満に下げます。
5. ステージ 5 – 硬化剤の添加と最終均質化 (11 ～ 14 分): 硫黄または過酸化物の硬化システム、促進剤、および酸化防止剤が追加され、ブレンドされます。エンドポイントは、目標値 (この化合物タイプの場合は通常 0.12 ～ 0.16 kWh/kg) に達する特定のエネルギー入力によって決定されます。次に、バッチは下の排出ミルまたはコンベアにダンプされます。

この段階的なアプローチにより、焦げが防止され、すべての成分が均一に分散され、ムーニー粘度 (100°C で ML 1 4) が仕様値の±3 ムーニー単位内で一貫してコンパウンドが生成されます。これは、オープンミル混合では達成できないバッチ間の一貫性のレベルです。

ゴムニーダー加工後に測定される品質管理パラメータ

ゴム混練機から出てくるすべてのバッチは、押出に移る前に検証する必要があります。ケーブルコンパウンドの品質管理には、レオロジー試験と電気試験の両方が含まれます。

• ムーニー粘度 (ASTM D1646): 複合流れの挙動を測定します。粘度が規格外であると、押出成形品の寸法が不安定になります。一般的な仕様範囲: 目標値の周囲 ±5 ムーニー単位。
• スコーチタイム (Ts2、ASTM D2084): ニーダー混合中に早期加硫が発生していないことを確認します。 EPR コンパウンドの場合、安全な押出加工を可能にするには、通常、Ts2 は 135°C で 8 分を超える必要があります。
• 体積抵抗率 (IEC 60093): 絶縁化合物の場合、体積抵抗率は室温で 10¹3 Ω・cm を超える必要があります。半導体化合物の場合、1 ～ 500 Ω・cm の範囲内である必要があります。ニーダーからの分散品質がこの値を制御する主要な変数です。
• カーボンブラック分散液 (ASTM D2663): ミクロトーム加工されたサンプルの光学顕微鏡または走査型電子顕微鏡では、分散を 1 ～ 5 のスケールで評価します。中電圧ケーブルの絶縁には通常、グレード 4 以上 (10 μm を超える未分散凝集体が 5% 未満) が必要です。
• 密度とフィラー含有量: ニーダー混合中にフィラーが完全に組み込まれたことを確認します。仕様からの大幅な密度の逸脱は、不完全な混合または成分の装填エラーを示します。
• 引張強度と破断伸び (IEC 60811-1): 硬化したテストプラークで測定します。引張値が小さければ、ニーダーの分散が不十分なためにポリマーとフィラーの相互作用が不十分であることを示します。

ケーブルプラント向けゴム混練機の能力と規模の選択

ケーブルコンパウンド加工用のゴム混練機は、0.5リットルの実験用装置から650リットル以上の生産機まで、幅広い容量を取り揃えています。適切な機械サイズを選択するには、バッチ サイズ、サイクル タイム、下流の押出ラインの消費率、在庫管理戦略のバランスをとる必要があります。

中電圧 EPR ケーブル用に 2 台の 90mm 押出機を合計 600 kg/時で稼働させるケーブル プラントでは、75 リットルの混練機で 6 分サイクルあたり 60 kg のバッチを生成する場合は 1 時間あたり約 10 バッチ、または 10 分サイクルあたり 130 kg のバッチを生成する 200 リットルの混練機では 1 時間あたり 3 バッチが必要になります。通常、混合キログラムあたりのエネルギー効率では大型ニーダーの方が優れていますが、製品の種類が豊富なプラントでは小型ユニットの方がレシピの切り替えが迅速になります。

最新のゴム混練システムにおける自動化とプロセス制御

今日のゴム混練機は、20 年前の手動制御バッチミキサーとは大きく異なります。ケーブルコンパウンド製造用の完全に自動化されたニーダーラインは、コンパウンドの一貫性を直接向上させ、無駄を削減する制御とデータ管理のいくつかの層を統合しています。

重量測定による成分投与システム

自動計量ホッパーと液体注入ポンプにより、目標重量の±0.1%以内で各成分がゴムニーダーに供給されます。これにより、手動混合操作におけるバッチ間の変動の最大の原因が排除されます。半導電性層の体積抵抗率を一定に維持するためにカーボン ブラックの添加量を ±0.5 phr に抑える必要があるケーブル コンパウンドの場合、この精度は必須ではありません。

エネルギーベースの混合エンドポイント制御

最新のニーダー制御システムは、すべてのバッチを一定時間実行するのではなく、累積比エネルギー (kWh/kg) をリアルタイムで計算し、その日の所要時間が 10 分か 14 分かに関係なく、目標エネルギーに達するとバッチを廃棄します。このアプローチは、周囲温度、原材料の粘度の変化、ローターの摩耗を自動的に補正し、時間ベースの制御のみよりも安定した分散を実現します。産業環境での研究では、エネルギーエンドポイント制御により、固定時間混合サイクルと比較してムーニー粘度の広がりが 30 ～ 50% 減少することが示されています。

レシピ管理とトレーサビリティ

統合された SCADA または MES システムは、何百もの化合物レシピを保存し、生産されたすべてのバッチの温度プロファイル、ローター速度、エネルギー入力、ダンプ温度、バッチ重量などのすべてのプロセス パラメーターを記録します。このバッチ トレーサビリティは、実用グレードの電力ケーブルを供給するケーブル メーカーにとって必須であり、試験所では完成したケーブル テスト レポートとともに完全なプロセス文書が必要です。

粉塵とヒュームの抽出の統合

カーボン ブラック、MDH、ATH、およびシリカ粉塵は、重大な労働衛生および爆発の危険をもたらします。ケーブルコンパウンド処理用のゴム混練機の設置には、ラムトップの真空抽出、ホッパーレベルの集塵、およびチャンバー換気システムが統合されており、職場の空気の質を許容暴露限度内に保ちます。これは、ダスト封じ込めの観点から、ニーダーの密閉型の性質がオープンミル混合よりもすでに利点を提供している領域です。

ケーブルコンパウンドニーダーの混合における一般的な加工問題とその解決方法

適切にメンテナンスされた装置と自動制御を使用しても、ケーブルコンパウンドのゴムニーダー処理では繰り返し問題が発生します。根本原因を理解することで、プロセス エンジニアは体系的にそれらに対処できるようになります。

混合中の焦げ

ニーダー内の早期加硫は、最もコストのかかる混合欠陥です。コンパウンドのバッチ全体を廃棄してチャンバーを清掃する必要があり、材料と生産時間の両方が失われます。スコーチは、ほとんどの場合、硬化剤の添加の遅れ（コンパウンドが熱すぎる間に添加された硬化剤）、冷却システムの故障、または硬化剤の組み込み段階での過剰なローター速度によって発生します。予防: 厳格な温度ゲート制御を実施し(硬化剤添加前のマスターバッチの温度を100℃未満に下げる)、シフト開始時の冷却水の温度と流量を確認し、ゴム混練機の温度センサーの校正を四半期ごとに監査します。

半導体化合物中でのカーボンブラックの分散が不十分

半導電性ケーブル層には、高電圧下でケーブルの早期故障を引き起こす導体スクリーンまたは絶縁スクリーン界面での電気応力の集中を防ぐために、滑らかでよく分散されたカーボン ブラックが必要です。ニーダー内での分散不良は、エネルギー入力が不十分、充填率が正しくない、または構造が高すぎる (DBP 吸収が高い) カーボン ブラック グレードの使用が原因で発生します。解決策には、比エネルギー入力を増やすこと、充填率が 0.65 ～ 0.75 以内であることを確認すること、分散が不十分なままの場合は低構造のカーボン ブラック グレードを評価することが含まれます。

一貫性のないバッチ粘度

バッチ間のムーニー粘度の変動が ±5 単位を超えると、押出の不安定性、つまりケーブル絶縁体の寸法変動、シャークスキン表面の欠陥、またはダイ圧力の変動が発生します。根本原因には、原材料の粘度の変動 (天然ゴムと EPDM のムーニー数値はベールのロットごとに異なります)、不完全なオイル吸収、または時間の経過とともに有効クリアランスを増加させるローターの摩耗が含まれます。原材料の受け入れ検査制限を厳格化し、オイル注入ポンプの校正を検証し、3,000 稼働時間ごとにゴム混練機のローター摩耗測定をスケジュールすることで、この問題に対処します。

LSZH コンパウンド中での混合に耐えるフィラー凝集体

200 phr の鉱物フィラーを使用すると、ATH または MDH 粒子は、特にフィラーが水分を吸収した場合、分散に抵抗する凝集性の凝集体を形成する可能性があります。 混練機に投入する前に、ATH または MDH を 80°C で 4 ～ 8 時間予備乾燥すると、凝集体の形成が減少し、完成した LSZH コンパウンドの体積抵抗率を 1 桁向上させることができます。 あるいは、フィラー組み込み中のラム圧力を 3 bar から 5 ～ 6 bar に増加すると、凝集体に対する圧縮せん断応力が増加し、分散が促進されます。

ゴム混練機の省エネ・環境配慮

ゴム混練機はエネルギーを大量に消費する機器です。 500 kW の主駆動モーターを備えた 250 リットルのニーダーは、コンパウンドの粘度とサイクル時間に応じて、製造されるコンパウンド 1 kg あたり 0.12 ～ 0.20 kWh の電気エネルギーを消費します。年間 5,000 トンを生産するケーブル複合施設の場合、これは年間 600,000 ～ 1,000,000 kWh に相当し、かなりの電力コストと二酸化炭素排出量になります。

いくつかの戦略により、コンパウンドの品質を損なうことなくニーダーのエネルギー消費量を削減できます。

• 可変速ドライブ (VSD) モーター: 固定速度のメインドライブを VSD システムに置き換えると、ローター速度がプロセス曲線に正確に追従できるようになります。 VSD を改造すると、通常、ニーダーの電力消費量が 15 ～ 25% 削減されます。
• 最適化されたフィルファクター: 0.60 フィルファクター未満で稼働すると、材料がローターの周りを滑り、生産的なせん断が発生しないため、エネルギーが無駄になります。バッチ重量を 0.70 ～ 0.75 の範囲に最適化すると、混合 1 キログラムあたりのエネルギーが 10 ～ 15% 削減されます。
• 冷却水からの熱回収： 40 ～ 60 °C のニーダー チャンバーから出る冷却水は、熱交換器を介して材料保管エリアを予熱したり、冬季に暖房を提供したりするために回収できる大量の熱エネルギーを運びます。
• 不必要なマスターバッチの再粉砕を排除: 一部のケーブルコンパウンドプロセスには、ニーダーの後に別個のオープンミル再粉砕ステップが含まれます。混合サイクルを設計してこのステップを排除し、ニーダーのみで目標の分散を達成することで、エネルギー消費と人件費の両方を削減します。

排出の観点から見ると、ハロゲン難燃剤を含むケーブルコンパウンドは高温での混合中に煙を放出します。 LSZH コンパウンド処理ではこの問題は発生せず、世界中のインフラプロジェクトにおける LSZH ケーブルの成長により、ゴム混練機で処理されるハロゲン化コンパウンドの量は世界中で徐々に減少しています。

ケーブルコンパウンドサービスにおけるゴム混練機のメンテナンス要件

ケーブルコンパウンドの加工は、鉱物充填剤の研磨性、必要な高い充填圧力、ケーブル製造に特有の連続運転スケジュールなどにより、ゴム混練機の機械部品に特に要求が厳しくなります。計画外のダウンタイムを防ぐには、体系化されたメンテナンス プログラムが不可欠です。

• ローター先端クリアランス測定: 1,000 ～ 1,500 時間の運転ごと、または分散品質が低下し始めるたびに、ローターチップとチャンバー壁の間のクリアランスを測定します。一般的な新しいクリアランスは 1 ～ 3 mm です。クリアランスが 6 ～ 8 mm を超える場合は、ローターの摩耗を示し、再構築または交換が必要です。ローターが摩耗すると、せん断強度が低下し、予想どおり分散品質が低下します。
• ラムシール検査： ラムシールは、ラム圧力下で化合物が混合チャンバーから漏れるのを防ぎます。シールの破損は、油圧システムの複合汚染を引き起こし、安全上の問題を引き起こす可能性があります。シールは 500 時間ごとに検査してください。見かけの状態に関係なく、時間ベースのスケジュールで 2,000 ～ 3,000 時間ごとに交換してください。
• 冷却回路のクリーニング: 冷却水回路内のミネラルスケールや生物的汚れは熱伝達効率を低下させ、バッチ温度の上昇を引き起こします。 6 か月ごとに冷却回路をフラッシュしてスケール除去し、冷却水を殺生物剤とスケール防止剤で継続的に処理します。
• 排出ドアのシールとロック機構: 混合チャンバーの底部にあるドロップドアは、ラム圧力を維持し、配合物の漏れを防ぐために、混合中に完全に密閉する必要があります。ハイフィラー LSZH サービスでは、200 時間ごとにロックピンとシールを検査してください。
• ギアボックスオイルの分析: 1,000 時間ごとにギアボックスの潤滑油サンプルをラボ分析用に送信します。鉄または銅の粒子数の増加は、ベアリングまたはギアの摩耗を示しており、ギアボックスの致命的な故障が発生する前に介入することができます。これにより、部品の調達中に大型ニーダーが 4 ～ 8 週間停止する可能性があります。

ケーブルコンパウンド工場では通常、計画的なメンテナンスのためにゴム混練機の購入価格の 3 ～ 5% を年間予算として計上しています。 このコストの大部分は、ローターの改修 (タングステンカーバイドまたは同様のコーティングを施した耐摩耗表面) とシールの交換に起因します。

ゴムニーダーとケーブルコンパウンドの代替混合技術の比較

ケーブルコンパウンドのメーカーは、ゴム混練機の代替品を検討することがあります。代替手段がどこで成功し、どこで失敗するのかを理解すると、この用途でニーダーが依然として優勢である理由が明確になります。

この比較から得られる実際的な結論は、ケーブル コンパウンドの製造では、生産シナリオの 80 ～ 90% でゴム混練機が下流のオープン ミル シートと組み合わされるということです。ニーダーは優れた分散性を提供します。オープンミルは、押出機の供給システムに必要なシート形状を提供します。これらは補完的なテクノロジーであり、競合するテクノロジーではありません。

ケーブルコンパウンド加工における成形ゴムニーダーの使用の傾向

業界レベルのいくつかのトレンドは、現在および近い将来、ケーブルメーカーがゴム混練装置をどのように仕様、操作、最適化するかに影響を与えています。

LSZHケーブル需要の成長

ヨーロッパ、中東、アジア太平洋地域の建築規制により、公共インフラへの LSZH ケーブルの使用が徐々に義務付けられています。世界の LSZH ケーブル市場は、一部の地域では年間 7 ～ 10% の割合で拡大しています。ゴム混練機メーカーにとって、これは、200 phr の鉱物充填剤コンパウンドを処理できる高トルク機械の需要が高まっていることを意味します。この用途は、低コストの代替品よりも、専用の高級機器が好まれる、技術的に要求の厳しい用途です。

電気自動車用ケーブルコンパウンド

EV 充電ケーブルおよび高電圧車両ハーネス ケーブルには、高い柔軟性 (繰り返しの曲げに耐える)、耐熱性 (125°C 以上)、および自動車用液体に対する耐薬品性を兼ね備えたコンパウンドが必要です。ゴム混練機で加工されたシリコーンゴムおよび架橋ポリオレフィンコンパウンドがこの市場に供給されています。 EV の生産が世界的に拡大するにつれて、これらの特殊ケーブルに対する複合需要が急速に増加しており、ニーダーの稼働能力がさらに増加し​​ています。

デジタルプロセスの最適化とAI支援ミキシング

一部の先進的なケーブルコンパウンド施設では、ニーダーのトルクと温度データからバッチのムーニー粘度をリアルタイムで予測する機械学習モデルを実装しており、バッチ後のテスト中に規格外の粘度を発見するのではなく、制御システムがローター速度を調整したり、ダンプ前に混合サイクルを延長したりできるようにしています。これらのシステムを早期に導入した企業は、初回通過歩留まりが 2 ～ 4 パーセント ポイント向上し、複合スクラップ率が 30 ～ 40% 削減されたと報告しています。

化合物の配合に対する持続可能性のプレッシャー

特定の可塑剤、PVC 中の鉛ベースの安定剤、ハロゲン系難燃剤などの制限物質を排除する圧力が高まり、ケーブルコンパウンドの配合変更が推進されています。新しい配合物は、多くの場合、ゴム混練機内で、置き換えられる配合物とは異なる挙動を示します。溶融粘度が高く、充填剤とポリマーの相互作用が異なり、混合サイクルが長くなります。ケーブルコンパウンドの開発者は、配合が変更されるたびにニーダーの混合サイクルを再検証する必要があり、プロセスエンジニアリングの作業負荷が増加しますが、エネルギー消費とバッチサイクル時間を同時に最適化する機会も生まれます。
