壊れた混練機を修理した方法 (そして学んだこと)

短い答え: 壊れた ニーダー 修正可能 — どこを調べればよいかわかっていれば

バッチの途中で混練機が故障したとき、最初の反応はパニックでした。チャンバーには材料があり、生産期限もありましたが、修理に 20 分かかるのか、部品が 2 週間かかるのかまったくわかりませんでした。どちらでもないことが判明した。 ほとんどのニーダーの故障は、機械的摩耗、電気的故障、オペレーター関連の問題の 3 つのカテゴリに分類されます。 — そしてそのほとんどは、ユニット全体をメーカーに返送することなく、オンサイトで解決できます。

この記事では、マシンで何が起こったのか、どのように診断したか、修理内容、再発防止のためにその後何を変更したかを正確に説明します。ニーダーが現在停止している場合は、診断セクションから始めてください。トラブルが発生する前にこれを読んでいる場合は、最後の近くのメンテナンス表を参照する価値があります。

何が起こったのか: 混練機が故障した経緯

それはノイズから始まりました。標準的な混合サイクルを開始して約 40 分後、ニーダーはリズミカルな粉砕音を発し始めました。壊滅的な衝撃音ではなく、前日にはなかった、低く持続的な金属と金属がぶつかる音だけです。私たちはバッチを停止し、可能な限りマテリアルをクリアし、電源を切りました。

目視検査では、明らかに問題があるようには見えませんでした。ローターブレードは無傷でした。チャンバーの壁には目に見える亀裂はありませんでした。ドライブベルトには通常の張力がかかっていました。しかし、再始動しようとすると、モーターは回転しますが、ローターは回転しませんでした。 ギアボックスが固着していました。

これは実際、ゴムやポリマーの配合に使用される内部混練機で最も一般的な故障モードの 1 つです。混練機のギアボックスはモーターとローター シャフトの間に配置され、速度を下げてトルクを増大させます。オイルレベルの低下、オイルの劣化、またはシールからの汚染物質の侵入により潤滑が失敗すると、ギアは金属同士で動き始めます。早めに捕まえると、ゴリゴリという音が発生します。それを逃すと、ユニットが押収されてしまいます。

私たちの場合、シャフト シールが摩耗していたために、数か月にわたって微細なゴム粉がギアボックス内に侵入してしまいました。オイルが汚れて粘度が下がっていました。私たちのメンテナンスチェックはオイルの状態を調べておらず、オイルレベルだけを調べていたため、問題を発見できませんでした。この違いは重要であり、修理直後に変更したものです。

ニーダーの故障の診断: どこから始めるべきか

混練機が動作を停止した場合、または異常な動作をしている場合は、繰り返し再起動する誘惑に抵抗してください。そうやって小さな問題が大きな問題に変わっていくのです。代わりに、他のことに触れる前に、構造化された診断に取り組んでください。

ステップ 1 — 症状の特徴を明らかにする

失敗の性質から、原因について多くのことがわかります。以下を開始フレームワークとして使用します。

• モーターは回転しますが、ローターは動きません。 ギアボックス、カップリング、またはキー/キー溝の故障の可能性があります
• モーターが始動しない: 電源、過負荷リレー、サーマルカットアウト、または VFD 障害コードを確認してください。
• ローターは回転しますが、混合が不十分です: ローターブレードの磨耗、不適切なクリアランス、または温度制御の問題
• 動作中の異音： ベアリングの磨耗、チャンバー内の異物、または潤滑不良
• 過熱: 冷却チャネルの詰まり、温度センサーの故障、またはドライブトレインの過度の摩擦
• シールからの物質の漏れ: チップシールまたはローターエンドシールが摩耗しているため、通常は定期的な交換が必要です

ステップ2 — 最初に電気面を確認する

多くの場合、電気的故障は機械的故障よりも修理が簡単で安価なので、最初に除外してください。 3 相すべての入力電圧を確認してください。ニーダーが 2 相で動作すると、モーターが過熱し、負荷がかかると停止します。過負荷リレーの設定を検査し、モーターの銘板の電流と比較します。マシンが可変周波数ドライブを使用している場合は、可変周波数ドライブの障害コードを探します。多くの場合、機械的な故障のように見えても、実際には保護装置が作動し、ボタンを押すだけでリセットされます。

ステップ 3 — ドライブトレインを検査する

電源が遮断されロックアウトされた状態で、ローター シャフトを手動で回転させてみます。ほとんどのニーダーでは、ローター シャフトの端にターニング バーまたはソケットを使用できます。シャフトが動かない場合は、ギアボックスに問題があるか、ローター自体が固着している可能性があります。おそらくチャンバー内の硬化した物質が原因です。シャフトが自由に回転するがモーターがシャフトを駆動しない場合、問題はモーターとギアボックス間のカップリングにあります。

ステップ 4 — 潤滑の確認

ギアボックス オイルのサンプルを採取します。潤滑剤の種類に応じて、比較的透明または琥珀色になります。 オイルが黒かったり、乳白色だったり、目に見える粒子がある場合は、汚染が問題です。 — レベルが低いだけではありません。乳白色のオイルは水の浸入を意味します。金属粒子が混じった黒いオイルはギアの摩耗を意味します。ゴム粒子を含む黒ずんだ粘度の高いオイルはシールの不良を意味し、それが私たちの発見です。

修理: ニーダーを修理するために実際に行ったこと

ギアボックスに問題があることが確認されると、修理プロセスは 5 つの段階に分かれました。作業全体には部品の調達を含めて約 3 日かかりましたが、これはギアボックスの作業としては早いほうです。これは主に、シャフト シールの在庫を持っていた地元の産業サプライヤーと適度な関係を築いていたためです。

ステージ 1 — 部屋をクリアする

機械的な作業を行う前に、混合チャンバーを掃除する必要がありました。私たちは幸運でした。材料は完全には硬化していませんでしたが、チャンバーの壁に熱を加えれば手動で取り除くことができました。材料が完全に硬化している場合、除去には実際の修理よりも時間がかかる場合があります。これが、症状に最初に気づいたときにすぐに行動することが効果がある理由の 1 つです。

ステージ 2 — ギアボックスの水抜きとフラッシュ

汚染されたオイルを完全に排出し、軽いフラッシング液でギアボックスを洗い流して、残留スラッジや粒子を除去しました。このステップは、復旧を急いでいるときにスキップされることがよくありますが、これをスキップすると、汚染された環境に新鮮な油を投入することになります。スラッジは数週間以内に新しいオイルを劣化させます。

ステージ 3 — 故障したシャフト シールを交換する

ローターシャフトシールの磨耗が根本原因でした。これらのシールは混練チャンバーとギアボックス ハウジングの間に位置し、プロセス材料が潤滑システムに移行するのを防ぎます。当社の機械では、シールは PTFE 走行面を備えたリップタイプのラジアルシールです。オリジナルは使用されていました 約4,200時間 — メーカーは、3,000 時間で検査し、5,000 時間または摩耗の兆候が見られた場合のいずれか早い方で交換することを推奨しています。理論上の範囲内にありましたが、研磨剤や高温などの動作条件により摩耗が加速しました。

内部ニーダーのシール交換は簡単ではありません。シールハウジングにアクセスするには、ロータシャフトを部分的に引き出す必要があります。これは、カップリングを取り外し、シャフトを適切に支持することを意味します。機械独自のメンテナンス用リフティング ポイントと、近隣の工場から借用したシャフト サポート治具を使用しました。適切なシャフトサポートなしでこれを試みると、ベアリングハウジングが損傷する危険があります。

ステージ 4 — 検査と再組み立て

シャフトが部分的に抜けた状態で、ローターベアリングを検査する機会を得ました。内レースでピットインの初期の兆候が見られました - まだ重大ではありませんが、注目されました。私たちはそれをメンテナンス ログに記録し、次の計画されたシャットダウン時に交換するようフラグを付けました。ギア自体は、オイルの汚染にもかかわらず、通常の摩耗パターンを超える傷は見られませんでした。これは、マシンがギアに損傷を与えるほど長く走行する前に問題を発見したことも一因でした。

ステージ 5 — 補充、慣らし運転、および検証

メーカー指定のギア オイル (この場合は ISO VG 220) を正しいレベルマークまでギアボックスに補充しました。次に、ギアボックスの温度を監視し、異常音を聞きながら、ニーダーをアンロードして 30 分間運転しました。温度は通常の動作範囲内である 52°C で安定しました。その後、完全な生産に戻る前に、通常の充填重量の 60% でテスト バッチを実行しました。

よくあるニーダーの故障箇所とその原因

ギアボックスの汚染の問題は特別なものではありません。他のいくつかの配合作業のメンテナンスエンジニアと話をした結果、一般的な故障モードの明確なパターンが明らかになりました。以下の表は、内部ニーダーに関して最も頻繁に報告される問題、その典型的な原因、および通常の修理内容をまとめたものです。

この表で目立つのは、 リストされているすべての障害モードは完全または部分的に防止可能です 。それらはいずれも機械的な運命によるランダムな行為ではありません。これらにはすべて前兆、つまり機械が停止する前に現れる兆候があり、そのほとんどは単純な目視検査を超えたメンテナンス プログラムによって検出できます。

内部ニーダーを理解する: なぜ故障するのか

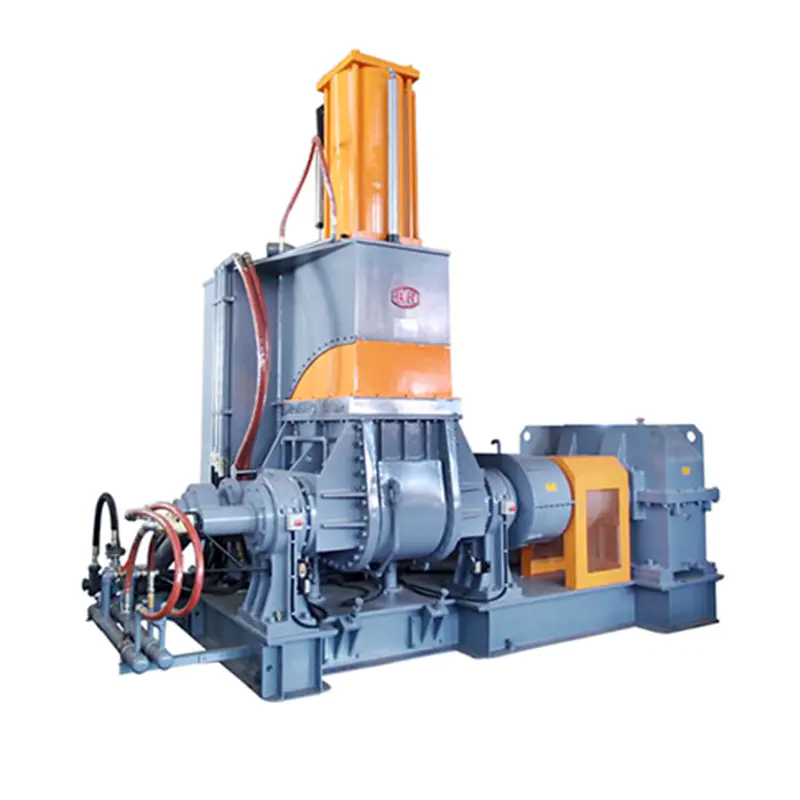

ニーダーを適切にメンテナンスするには、機械が実際に何を行っているのか、またそれによって特定のコンポーネントにストレスがかかる理由を理解することが役立ちます。インターナルニーダー (バンバリー型ミキサーまたは単に混練機とも呼ばれる) は、密閉された混合チャンバー内で 2 つの連動ローターを回転させることによって機能します。材料は上部ラムを通して装填され、圧縮され、ローターブレードとチャンバー壁の間でせん断され、徐々に均質化されます。

関与する力は相当なものである。カーボンブラックを充填したゴムコンパウンドを混合する生産用ニーダーは、 50,000Nmを超えるトルク ローターシャフトに。その負荷はギアボックスを直接通過します。混練機のギアボックスは軽量ユニットではありません。それは、大型の肌焼きされたギアを備えた重工業用ヘリカルまたは平歯車セットです。しかし、それでも限界があり、その限界は潤滑の品質、ベアリングの状態、シールの完全性によって決まります。

熱環境により、さらにストレスが加わります。ニーダーは通常、化合物に応じて 60°C ～ 180°C のチャンバー温度で動作します。一部のプロセスはより高度になります。熱は機械構造に侵入し、シール材料に影響を与え、潤滑剤の劣化を促進します。 60°C で 5,000 時間の耐久性があるギアボックス オイルは、ギアボックス周囲の周囲温度が常に 90°C である場合、2,500 時間で劣化する可能性があります。

シーリング システムは、高温で汚染されたプロセス環境と、クリーンで潤滑された駆動システムの間の橋渡しをします。それがうまくいくときは、それについて考えることはありません。故障すると、すぐにギアボックスが作動します。

崩壊後に私たちが変えたこと

ニーダーを再び稼働させることがステップ 1 でした。再び同じように故障しないようにするのがステップ 2 でした。メンテナンスのアプローチに 4 つの具体的な変更を加えましたが、いずれも多額の投資を必要としませんでした。

レベル監視の代わりにオイル状態監視

毎週のメンテナンスルーチンに簡単なオイル状態チェックを追加しました。これには、ギアボックスのドレンポイントから少量のサンプルを採取し、色、透明度、粒子や泡の有無などを視覚的にチェックすることが含まれます。所要時間は約 5 分です。また、ラボ分析用のサンプルを 6 か月ごとにお送りします。ラボテストの費用はサンプルあたり約 80 ユーロで、粘度、汚染レベル、酸化状態がわかります。これは、15,000 ユーロのギアボックスの再構築に対する安価な保険です。

弊社の状況に合わせてシール交換間隔を短縮

当社では、シャフト シールの交換間隔としてメーカーの標準的な 5,000 時間に従ってきました。故障後、OEM のサービス チームと話をしたところ、充填剤の配合量が多いコンパウンド (当社の作業のほとんどはこれに該当します) については、これを 3,000 時間に短縮することを推奨していることがわかりました。それに応じてメンテナンススケジュールを更新しました。シール自体の価格はそれぞれ約 120 ユーロです。積極的に交換すれば、汚れによるギアボックスの故障にかかるコストはほんのわずかです。

ギアボックスの温度傾向

毎日のオペレーターの巡回に安価な赤外線温度計のチェックを追加しました。ギアボックスの表面温度は毎朝記録されます。通常動作時のベースラインは 48 ～ 55°C です。明らかな説明もなく 65°C を超える場合 (周囲が異常に暑い日など)、故障になる前に調査が開始されます。この種の単純な傾向により、潤滑の問題を早期に発見できます。潤滑油が劣化すると熱効率が低下し、ギアボックスがより高温になります。

ニーダー用スペアパーツストッキング

ダウンタイムを延長させた要因の 1 つは、シャフト シールの到着を待っていたことです。現在、ローター チップ シール 1 セット、ローターごとに 1 つのシャフト シール、およびモーター カップリング エレメント 1 つを棚に保管しています。部品の合計価格は 500 ユーロ未満です。部品は小さな棚スペースを占めます。しかし、それらを利用できるということは、明日同じ障害が発生したとしても、3 日ではなく 1 日で復旧できることを意味します。

混練機の予防保全スケジュール

私たちの経験と他のオペレーターとの会話に基づいて、次のスケジュールは、連続生産で内部ニーダーをメンテナンスするための実際的なベースラインを表しています。化合物の種類、1 日あたりの稼働時間、環境条件に基づいて間隔を調整します。

自分で修理するのではなく専門家に連絡すべき場合

すべての混練機の修理が社内メンテナンスの範囲内であるわけではありません。その境界線がどこにあるのかを知ることで、問題が悪化するのを防ぐことができます。

社内作業は通常、手順が文書化されているシールの交換、オイルの交換と状態の監視、カップリング要素の交換、電気的故障の診断、チャンバーを開いた状態での基本的なローター検査に適しています。

オイルサンプリングを超えたギアボックスの分解とギアの検査、ローターの取り外しとベアリングの交換、チャンバー壁の摩耗や亀裂の検査、主要コンポーネント交換後のアライメントの測定と修正、および徹底した現場診断後に故障モードが不明瞭な状況には、専門家の関与が推奨されます。

一部の混練機メーカーは、定期的な専門家による検査を含むサービス契約を提供しています。これらは、計画外のダウンタイムが非常に高くつく、連続生産で 3 シフトを実行するマシンにとってはコストに見合う価値があります。毎週計画されたメンテナンス枠で 1 つのシフトを実行するマシンの場合、通常は強力な社内プログラムで十分です。

注意すべき点が 1 つあります。マシンが保証期間外で、大規模な修理か交換のどちらかを選択する必要がある場合は、決定する前に適切な評価を受けてください。適切にメンテナンスされたニーダーは、20 ～ 30 年間安定して稼働できます。放置され、ギアボックス、ベアリング、ローター システムに同時に問題が蓄積したマシンは、価値以上に修理費用が高くなる可能性があります。しかし、その評価は遠隔で見積もるのではなく、実際にマシンを見た人が行う必要があります。

ニーダーの内訳から得た教訓 — 要約

故障と修理のプロセスは楽しいものではありませんでしたが、そのおかげで、何が間違っていたのか、何を変える必要があるのかが明確になりました。上記すべての短いバージョンがある場合、それは次のとおりです。

• オイルレベルのチェックとオイルの状態のチェックは同じではありません - 両方が重要であり、状態の方がより重要です
• メーカーによるシール交換間隔は標準状態のものです。攻撃的な化合物や高温の場合は間隔を短くする必要があります
• 温度傾向により、問題が発生する前に問題が発生することを発見します。
• 重要なスペアパーツを少量在庫しておくと、何か問題が発生した場合のダウンタイムが大幅に短縮されます。
• 騒音、温度上昇、視覚的な漏れなどの早期警告兆候に対処することは、完全な故障を待つよりも常に安価です

ニーダーは修理後 7 か月間稼働していますが、特に問題はありません。私たちが行ったメンテナンスの変更は複雑でも費用もかかりません。それらは、私たちが以前に行っていたものよりも徹底的であるだけです。そして、振り返ってみると、「徹底的」と「適切」の間のギャップが問題のずっと存在していた場所でした。
